Ketika evaporator sebuah unit WCP (Water Cooled Package) terus-menerus membeku sementara unit lain di ruangan yang sama beroperasi normal, instinct pertama teknisi biasanya mengarah ke masalah refrigeran — kebocoran, kekurangan freon, atau ekspansi valve yang bermasalah. Namun ada satu penyebab yang sering terlewat karena tidak terlihat langsung: distribusi return air yang tidak merata akibat layout ruangan.
Itulah yang terjadi pada WCP 01 di sebuah mall pada 21 Maret 2026. Artikel ini membahas proses investigasi dari hipotesis awal hingga konfirmasi lapangan dengan pengukuran velocity, termasuk analisa teknis mengapa layout ruangan bisa menjadi akar masalah yang diabaikan selama bertahun-tahun.
Setelah bagian studi kasus, artikel ini dilanjutkan dengan panduan troubleshooting sistematis beserta solusi balancing airflow yang dapat teknisi terapkan langsung di lapangan.
Bagian 1 — Studi Kasus: WCP 01 Freezing di Ruang WCP Mall, 21 Maret 2026
Bermula dari Pertanyaan di Lapangan
Kasus ini bermula dari pertanyaan seorang teknisi HVAC yang menangani sistem pendingin di sebuah mall: “”WCP 01 terus freezing. Unit lain baik-baik saja. Sudah dicek freonnya normal. Kira-kira kenapa ya?””
Pertanyaan yang singkat, tetapi menyimpan clue yang sangat kuat di bagian terakhirnya — unit lain baik-baik saja. Jika masalahnya ada di sistem refrigerasi, kemungkinan besar lebih dari satu unit akan terdampak. Fakta bahwa hanya WCP 01 yang bermasalah mengarahkan analisa ke penyebab yang berbeda: bukan di dalam unit, melainkan di lingkungan sekitarnya.
Langkah pertama adalah meminta layout ruangan WCP. Begitu gambar diterima, hipotesis langsung terbentuk.
Deskripsi Unit dan Kondisi Awal
Ruang WCP menyimpan 5 unit York EWM450 Water Cooled Package yang beroperasi paralel. Setiap unit memiliki spesifikasi identik: tiga sistem kompresor dengan refrigeran R22 (3,5 kg per sistem), evaporator fan motor 7,5 kW, dan power supply 380–415V/3PH/50Hz. Rasio pulley fan adalah 2:1 (fan pulley 2SPA 300×1, motor pulley 2SPA 150×1), artinya fan berputar pada setengah kecepatan motor.
WCP 01, 02, dan 03 berjajar vertikal di sisi kiri ruangan. WCP 04 dan 05 berada di bagian bawah, lebih dekat dengan titik masuk return air. WCP 01 berada paling jauh — di posisi paling atas dari inlet return.
Keluhan: WCP 01 berulang kali freezing — evaporator tertutup es, kapasitas pendinginan turun drastis, dan unit trip. Unit lain di ruangan yang sama beroperasi normal tanpa keluhan serupa.
Hipotesis Awal — Masalah Bukan di Sistem Refrigerasi
Dari layout ruangan, terlihat bahwa return air masuk dari satu titik di pojok kiri bawah ruangan. Dari titik masuk ini, udara harus menempuh jarak yang berbeda untuk mencapai masing-masing unit.
WCP 04 dan 05 mendapat return air paling banyak karena posisinya paling dekat dengan inlet. WCP 03 mendapat sisa setelah WCP 04 dan 05 mengambil bagiannya. WCP 02 mendapat lebih sedikit lagi. Dan WCP 01 — yang berada paling jauh di ujung ruangan — hanya mendapat sisa terakhir dari return air yang ada.
Hipotesis yang terbentuk: WCP 01 kekurangan return air karena posisinya yang paling jauh dari inlet dan kalah bersaing dengan keempat unit lainnya. Akibatnya evaporator tidak mendapat beban panas yang cukup, suhu refrigeran turun terus hingga di bawah titik beku, dan terjadilah freezing.
Untuk membuktikan hipotesis ini, teknisi diminta melakukan pengukuran velocity return air secara langsung dalam dua kondisi operasional yang berbeda.
Pengukuran Velocity — Konfirmasi Lapangan

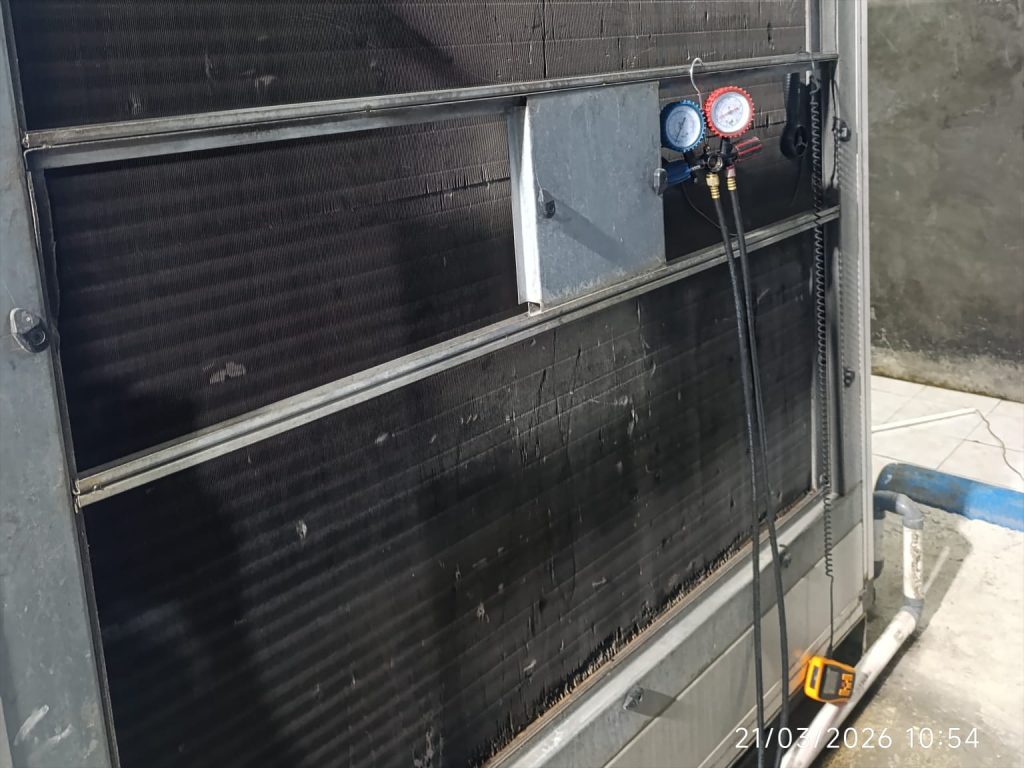

Pengukuran dilakukan menggunakan anemometer di titik yang sama: tepat di depan evaporator WCP 01.
Kondisi 1 — Hanya WCP 01, 02, dan 03 yang beroperasi (WCP 04 dan 05 mati):
Velocity terukur di WCP 01: 2,1 m/s. Ketika WCP 04 dan 05 — dua unit terdekat dari inlet — tidak beroperasi, return air yang biasanya mereka ambil kini mengalir lebih jauh dan mencapai WCP 01 dengan velocity yang lebih tinggi.
Kondisi 2 — Semua 5 unit WCP beroperasi (kondisi operasional normal):
Velocity terukur di WCP 01: 1,6 m/s.
Analisa Data Pengukuran
Penurunan velocity dari 2,1 m/s menjadi 1,6 m/s — selisih 0,5 m/s atau 23,8% — terjadi semata-mata karena WCP 04 dan 05 ikut beroperasi dan mengambil porsi return air yang lebih besar. Ini angka yang sangat signifikan dan mengkonfirmasi hipotesis awal.
Dalam kondisi normal operasional penuh (semua 5 WCP hidup), WCP 01 hanya mendapat 1,6 m/s — jauh di bawah porsi yang seharusnya jika distribusi udara merata. Perlu diingat bahwa York EWM450 menggunakan rasio pulley 2:1, artinya fan unit ini memang berputar lebih lambat dari motornya. Keterbatasan ini membuat WCP 01 tidak mampu mengkompensasi kekurangan return air dengan menarik udara lebih keras dari jarak jauh.
Kesimpulan root cause: WCP 01 freezing bukan karena masalah refrigerasi, melainkan karena kekurangan return air akibat distribusi yang tidak merata — dipicu oleh posisi unit yang paling jauh dari inlet dan dominasi airflow oleh WCP 04 dan 05.
Mekanisme Freezing — Mengapa Velocity Rendah Menyebabkan Evaporator Membeku
Evaporator WCP bekerja dengan menyerap panas dari udara yang melewatinya. Refrigeran di dalam koil menyerap panas tersebut dan menguap. Proses ini menjaga suhu permukaan koil tetap di atas titik beku.
Ketika velocity udara rendah, udara yang melewati koil terlalu sedikit. Panas yang tersedia untuk diserap refrigeran berkurang drastis. Selanjutnya refrigeran tidak sempurna menguap, suhu koil terus turun, kelembaban udara yang melewati koil mengkondensasi dan langsung membeku di permukaan koil. Es menumpuk, semakin menghalangi aliran udara, dan kondisi memburuk hingga unit trip.
Bagian 2 — Panduan Troubleshooting dan Solusi Balancing Airflow
Gejala yang Perlu Dikenali
Kasus distribusi return air tidak merata memiliki pola gejala yang khas dan berbeda dari freezing akibat masalah refrigerasi:
- Hanya satu atau dua unit yang freezing sementara unit lain di ruangan yang sama normal
- Unit yang freezing selalu yang posisinya paling jauh dari inlet return air
- Freezing lebih sering terjadi ketika semua unit beroperasi penuh dibanding saat sebagian unit mati
- Pemeriksaan tekanan refrigeran menunjukkan nilai yang masih dalam rentang normal
- Setelah es dicairkan dan unit di-restart, kondisi beroperasi normal sebentar sebelum freezing kembali
Kemungkinan Penyebab
Dari sisi distribusi airflow:
- Posisi unit terlalu jauh dari inlet return air
- Tidak ada ducting atau partisi pengarah udara di ruang WCP
- Unit lain mendominasi aliran return air karena posisi yang lebih menguntungkan
- Bukaan return air terlalu kecil untuk melayani semua unit secara merata
- Ada obstruksi fisik yang menghalangi aliran udara ke unit tertentu
Dari sisi unit itu sendiri:
- Filter evaporator kotor — hambatan tambahan yang memperparah kekurangan airflow
- Fan belt kendur atau pulley aus — performa fan turun dari spesifikasi
- Evaporator fan motor bermasalah — tidak berputar pada kecepatan semestinya
- Refrigeran kurang — mempercepat freezing ketika airflow sudah rendah
Langkah Diagnosa Step-by-Step
Langkah 1 — Identifikasi pola freezing. Catat unit mana yang freezing dan posisinya relatif terhadap inlet return air. Jika unit yang freezing selalu yang terjauh dari inlet, ini sinyal kuat masalah distribusi airflow.
Langkah 2 — Periksa kondisi fisik unit. Pastikan filter evaporator bersih, fan belt tidak kendur, dan fan berputar normal. Kondisi fisik yang buruk bisa memperparah masalah airflow dan mengaburkan diagnosa.
Langkah 3 — Ukur velocity return air di setiap unit. Gunakan anemometer untuk mengukur velocity di depan evaporator setiap unit dalam kondisi semua unit hidup. Catat dan bandingkan hasilnya.
Langkah 4 — Lakukan pengukuran komparatif. Matikan unit-unit yang dekat dengan inlet satu per satu, lalu ukur kembali velocity di unit yang bermasalah. Jika velocity naik signifikan (lebih dari 15–20%), konfirmasi bahwa kompetisi airflow adalah akar masalah.
Langkah 5 — Periksa tekanan refrigerasi. Verifikasi tekanan suction dan discharge tetap perlu untuk memastikan tidak ada masalah refrigerasi yang memperparah kondisi.
Langkah 6 — Terapkan solusi balancing airflow. Berdasarkan temuan, pilih metode balancing yang sesuai — dijelaskan di bagian berikut.
Solusi Balancing Airflow — Dua Pendekatan Utama
Akar masalah pada kasus ini adalah ketidakseimbangan distribusi return air antar unit. Solusi yang tepat bukan sekadar memperbaiki unit yang freezing, melainkan menyeimbangkan airflow ke seluruh unit secara merata. Ada dua pendekatan yang dapat diterapkan.
Metode 1 — Balancing Suction (Damper atau Partisi Pengarah Udara)
Pendekatan ini bekerja dengan cara membatasi atau mengarahkan aliran return air agar unit yang selama ini mendapat terlalu banyak udara dikurangi, sehingga lebih banyak udara mengalir ke unit yang kekurangan.
Caranya:
- Pasang balancing damper atau partisi pengarah udara di inlet masing-masing unit — terutama pada WCP 04 dan 05 yang selama ini mendominasi aliran
- Ukur velocity di setiap unit menggunakan anemometer
- Sesuaikan posisi damper secara bertahap sampai velocity di semua unit mendekati nilai yang merata
- Kunci posisi damper setelah balance tercapai dan catat sebagai baseline
Metode ini relatif mudah diterapkan tanpa mengganti komponen, tetapi membutuhkan ruang yang cukup di sekitar inlet masing-masing unit untuk pemasangan damper.
Metode 2 — Mengatur Fan Speed dengan Penggantian Pulley
Pendekatan ini bekerja dengan cara meningkatkan kecepatan fan pada unit yang kekurangan airflow (WCP 01) sehingga unit tersebut mampu menarik lebih banyak return air secara aktif.
Pada York EWM450, rasio pulley saat ini adalah 2:1 (motor pulley 2SPA 150, fan pulley 2SPA 300). Untuk meningkatkan kecepatan fan, motor pulley diganti dengan ukuran yang lebih besar — atau fan pulley diganti dengan ukuran yang lebih kecil.
Contoh perhitungan:
- Rasio saat ini: motor pulley 150mm / fan pulley 300mm = fan berputar 50% dari RPM motor
- Jika motor pulley diganti ke 170mm: rasio baru 170/300 = fan berputar 56,7% dari RPM motor → peningkatan fan speed sekitar 13%
- Peningkatan fan speed 13% akan meningkatkan airflow dan velocity secara proporsional
Langkah penerapan:
- Hitung kebutuhan peningkatan velocity berdasarkan data pengukuran — berapa m/s yang perlu ditambahkan agar WCP 01 mendapat airflow yang cukup
- Tentukan ukuran pulley baru berdasarkan perhitungan rasio yang diinginkan
- Ganti motor pulley atau fan pulley sesuai kebutuhan
- Sesuaikan panjang belt karena perubahan ukuran pulley akan mengubah jarak pusat
- Ukur kembali velocity dan arus fan motor — pastikan arus tidak melebihi RLA (15,5A) setelah fan speed dinaikkan
Metode ini lebih permanen dan efektif untuk unit yang posisinya memang jauh dari inlet, tetapi membutuhkan perhitungan yang cermat agar motor fan tidak overload.
Kombinasi Kedua Metode
Solusi paling optimal adalah menggabungkan keduanya: naikkan sedikit fan speed WCP 01 dengan penggantian pulley, sekaligus pasang damper di WCP 04 dan 05 untuk mengurangi dominasi mereka. Kombinasi ini memberikan hasil balancing yang lebih merata tanpa harus memaksa salah satu metode bekerja terlalu keras.
Tips Pencegahan
- Ukur velocity secara berkala — jadikan pengukuran velocity return air di setiap unit sebagai bagian dari checklist preventive maintenance triwulanan
- Catat tren velocity — jika velocity di satu unit terus menurun dari periode ke periode, itu sinyal awal masalah distribusi sebelum freezing terjadi
- Jaga filter tetap bersih — filter kotor memperparah efek kekurangan airflow, bersihkan minimal sebulan sekali
- Periksa kondisi belt dan pulley secara rutin — belt yang kendur menurunkan RPM fan dan memperparah kondisi airflow yang sudah rendah
- Dokumentasikan data velocity sebagai baseline — simpan hasil pengukuran awal sebagai acuan perbandingan di masa depan
Kesimpulan
Kasus WCP 01 freezing ini mengajarkan satu prinsip penting dalam troubleshooting HVAC: freezing pada WCP tidak selalu berarti masalah refrigerasi. Sebelum membuka sistem dan memeriksa freon, teknisi perlu melihat gambar yang lebih besar — bagaimana udara mengalir di dalam ruangan, dan apakah setiap unit mendapat porsi return air yang cukup.
Pengukuran velocity dengan anemometer membuktikan bahwa penurunan 23,8% hanya dari pengaruh dua unit sudah cukup untuk memicu kondisi freezing kronis pada WCP 01. Tanpa balancing airflow, masalah ini akan terus berulang meskipun sistem refrigerasi dalam kondisi sempurna.
Solusi yang tepat bukan memperbaiki WCP 01 secara terisolasi, melainkan menyeimbangkan distribusi return air ke seluruh unit — baik melalui balancing suction dengan damper, penyesuaian fan speed melalui penggantian pulley, maupun kombinasi keduanya. Pilihan metode bergantung pada kondisi ruangan, ketersediaan komponen, dan hasil perhitungan airflow yang dibutuhkan masing-masing unit.
